Stentor II - Soporte automático para ensayos de fuerza hasta 5 000N

Mecánica de precisión

Las máquinas de ensayo de tracción y compresión de la serie Stentor II son sistemas de medición de fuerza que forman parte de los sistemas más avanzados de la gama de Andilog. Están diseñadas para realizar ensayos de tracción y compresión en la producción, para hacer controles de calidad o para el mantenimiento.  Con su pilotaje integrado, permite configurar secuencias simples y obtener resultados instantes como el esfuerzo máximo, la rotura o la elongación. El conjunto de la configuración es realizado directamente sobre la máquina.

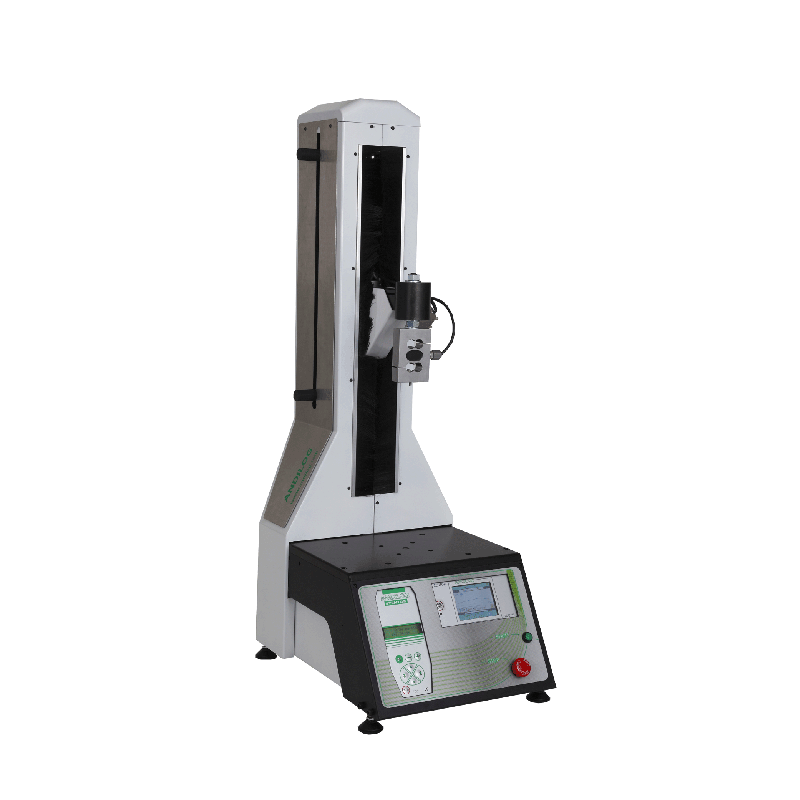

El puesto de prueba Stentor II está compuesto por dos partes: su puesto mecánico con el sensor de fuerza y la interfaz de comandos. El banco mecánico de tracción/compresión con gran rigidez está disponible en tres versiones:

• 1 000N con una carrera de 250mm
• 2 000N con una carrera de 350mm
• 5 000N con una carrera de 350mm

Este puesto de ensayo está equipado con un sensor de fuerza en forma de S ofreciendo un rendimiento óptimo en términos de precisión, de medición y de repetibilidad. Es posible tener varios sensores de capacidades diferentes sobre el mismo puesto de ensayo gracias a la tecnología de reconocimiento automático SPIP.
El desplazamiento del sensor es efectuado por una deslizadera móvil, guiada por un carril de guía exacto con baja fricción y un casquillo de bolas precargado para garantizar un juego mínimo.
La mesa del puesto está equipada con agujeros roscados que permiten la fijación de herramientas y mordazas para el mantenimiento de las muestras a probar. El gran tamaño de la mesa permite posicionar muestras con un diámetro hasta 200 mm.

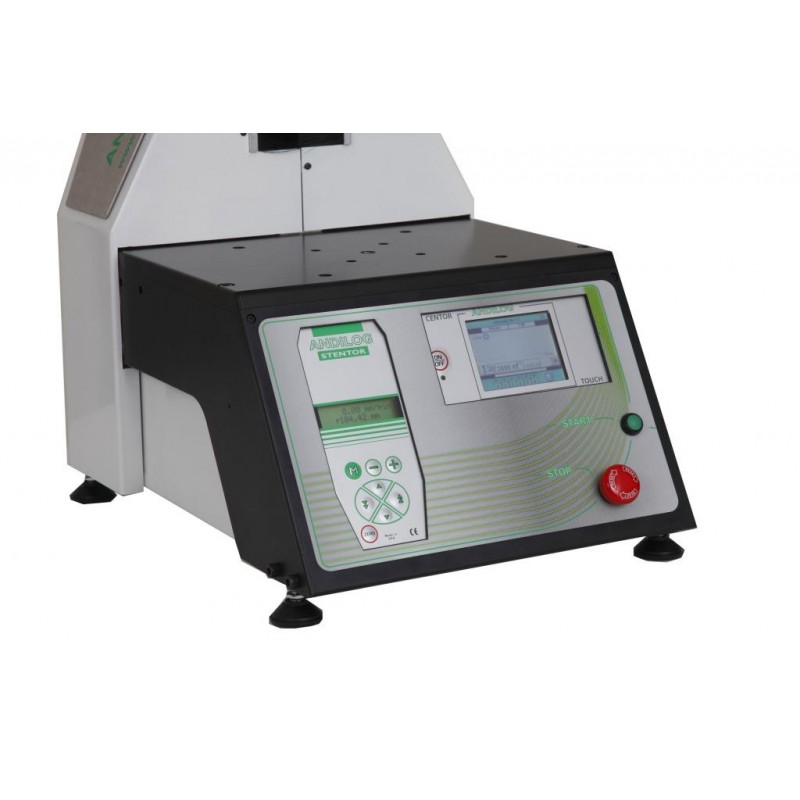

Interfaz de comandos manual

Las máquinas universales de ensayo Stentor II integran una consola de pilotaje y de medición. La consola de pilotaje manual permita desplazar la traviesa de la máquina de ensayo  para ponerse en posición antes de la medida o para ajustar las primeras pruebas. Ella indica en tiempo real la velocidad de desplazamiento y la posición. Dispone de comandos de velocidad rápidos y lentes regulables.

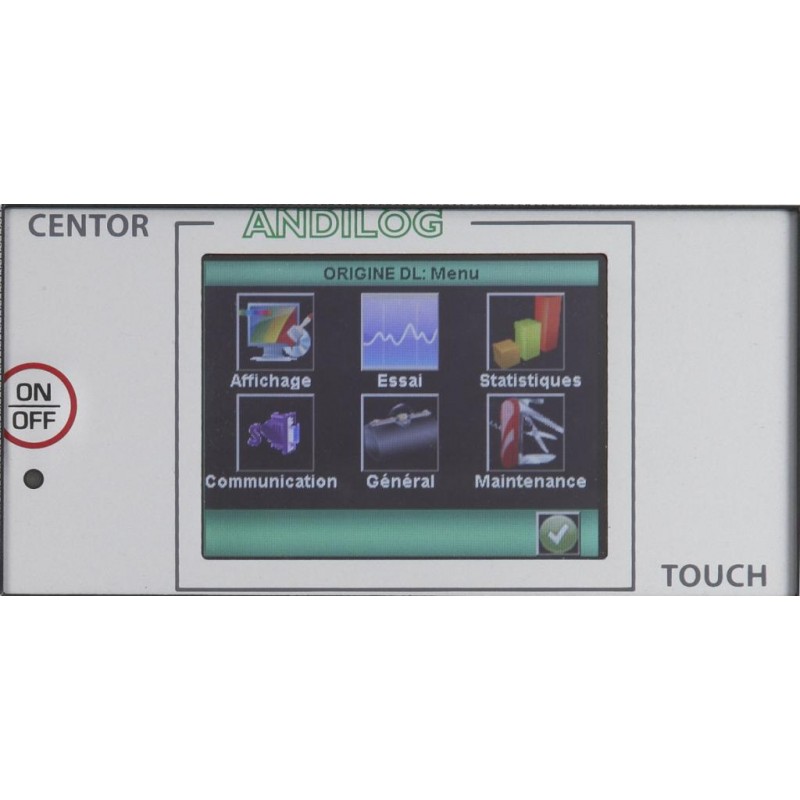

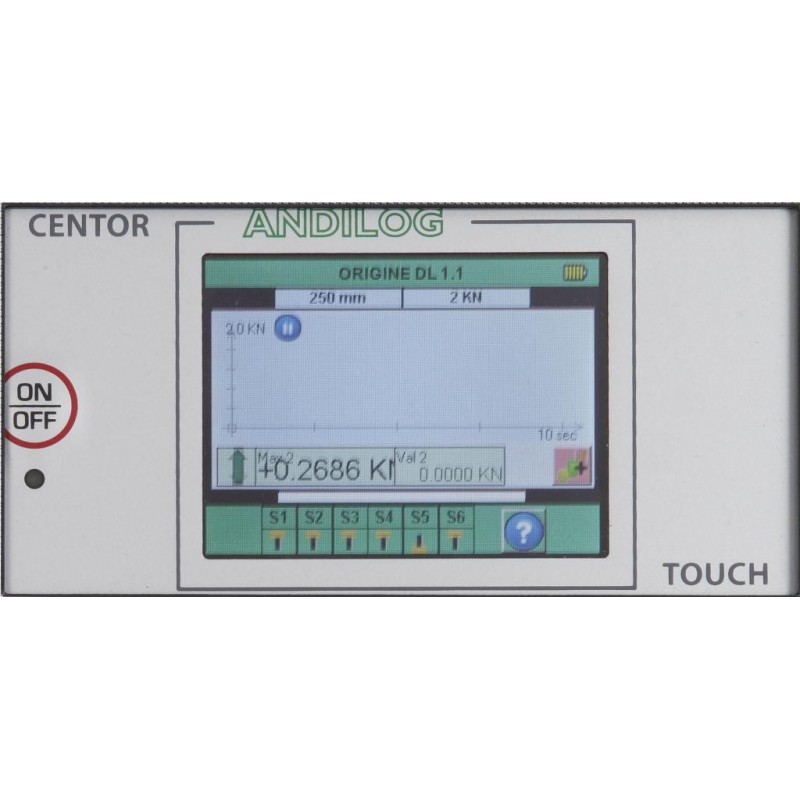

La interfaz de medición dispone de una pantalla táctil de color permitiendo un uso de las máquinas sin software o para un enfoque manual. Esta interfaz muestra en tiempo real las unidades medidas de fuerza y de desplazamiento y permite también la visualización de la curva de fuerza según el desplazamiento.


Salvaguardar sobre una llave USB

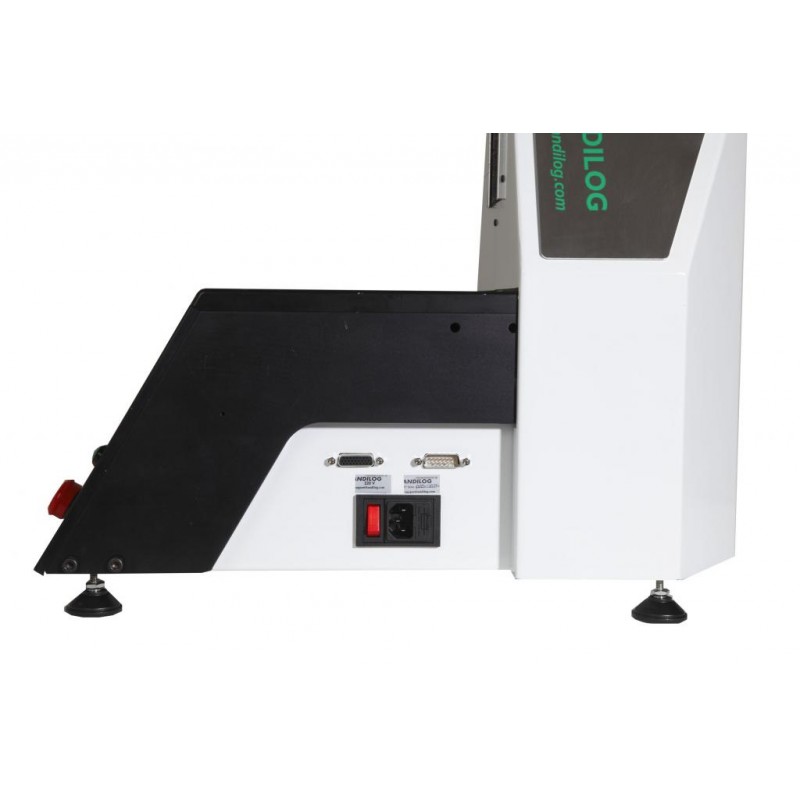

Los puestos de tracción y compresión Stentor II están ahora equipados con un conector USB para salvaguardar los resultados directamente sobre una llave USB. Así pueden usted fácilmente recuperar los datos almacenados en la memoria de la máquina o salvaguardar las curvas de medición sobre una llave USB. Una llave USB de 1 GB permite almanecar cientos de curvas y resultados.

Las medidas y las curvas están salvaguardadas en formato txt, así pueden fácilmente estar importadas en una hoja de cálculo de tipo Microsoft Excel, un ERP o un software de trazabilidad.

El software opcional Datastick II vendido por separado permite recuperar directamente las curvas desde una llave USB y crear reportes personalizados en PDF o Microsft Word.

Sistema listo para usar con:

• Máquina de tracción/compresión Stentor II en versión 1 000 N, 2 000 N o 5 000 N
• Un sensor de fuerza (9 capacidades disponibles entre 10 N y 5 000 N)
• Cable de alimentación (110V y 220V)
• Certificado de calibración con informe de medición
• Manual de usuario



Código	STENTOR II
Precio	6,495.00€
Disponibilidad

•
•
•
